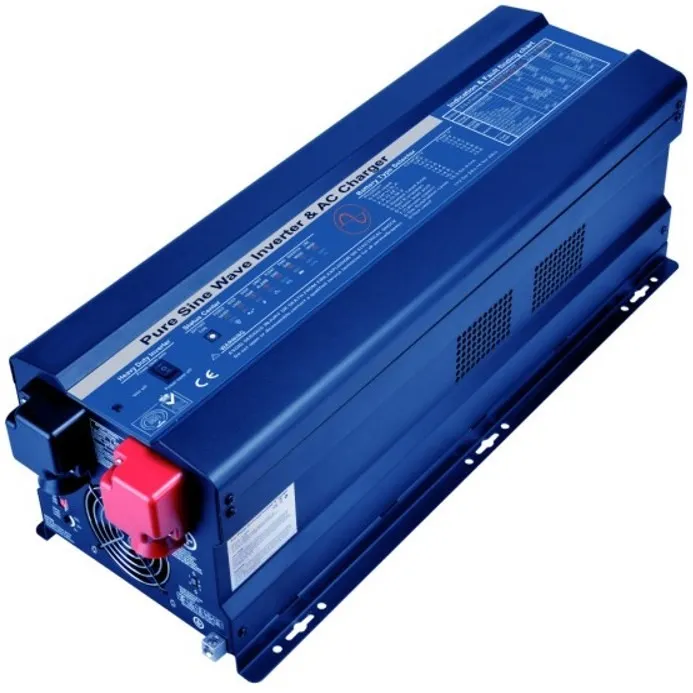

Convertisseur / Chargeur pur sinus 24V-230V 5000W
🚚 Livraison OFFERTE en France Métropolitaine dès 49,90 € d'achat !
Ce convertisseur combine la fonction de convertisseur de tension et d'onduleur (alimentation ininterrompue). Le convertisseur transforme l'énergie fournie par un parc de batteries 24V courant continu en 230V courant alternatif. L'onduleur est composé d'un chargeur de batterie et d'un commutateur. Le chargeur de batterie permet de charger la batterie à partir d'une source en tension alternative 230V du secteur ou d'un groupe électrogène. Le commutateur assure le transfert entre le convertisseur et le secteur (ou le groupe). Le convertisseur rentre en mode Onduleur s'il est connecté sur le secteur ou un groupe électrogène, puis il alimente les charges à partir du secteur (ou un groupe électrogène) et en même temps charge la batterie. Quand une coupure de courant du secteur survient, il se bascule à la batterie en moins de 10ms sans aucune perturbation pour les appareils alimentés, bien sûr si les batteries sont chargées.
Spécification Convertisseur - Sortie
Puissance en continue : 5000W
Puissance en crête : 300% pendant 20s
Forme du signal de sortie : Pure sinusoïdale
Rendement max : 90%
Rendement passerelle (by pass) : >95%
Facteur de puissance : 0,9~1,0
Tension de sortie nominale : 230V
Régulation de tension de sortie : ±10% RMS
Fréquence de sortie : 50Hz±0,3Hz
Protection contre court circuit : Oui, par limitation de courant (défaut après 1s)
Temps de commutation : <10ms
THD : <10%
Spécification Convertisseur - Entrée
Tension d'entrée nominale : 24V
Tension de démarrage minimum : 20V
Tension d'alerte batterie faible : 21V/22V
Tension de coupure batterie faible : 20V/21V
Tension de coupure surtension : 32V
Tension de reprise surtension : 31V
Tension de reprise batterie faible : 26V
Consommation à vide en mode veille : <25W
Spécification Chargeur de batterie
Plage de tension d'entrée : 164~243VAC/194~243VAC
Tension de charge : Selectable suivant type de batteries
Protection de chargeur : 10A
Courant de charge : 0~70A réglable
Protection de surcharge : 31,4V
Mode de charge : en 4 phases
Tension de charge de désulfatation : 31V pendant 4h
Spécification Onduleur
Forme du signal d'entrée : Pure sinusoïdale (Réseau ou Groupe électrogène)
Tension nominale : 230VAC
Coupure sous-tension : 184V/154V±4%
Reprise sous-tension : 194V/164V±4%
Coupure surtension : 253V±4%
Reprise surtension : 243V±4%
Tension d'entrée max : 270V
Fréquence d'entrée nominale : 50Hz ou 60Hz (auto sélection)
Coupure fréquence basse : 47±0.3Hz pour 50Hz, 57±0.3Hz pour 60Hz
Reprise fréquence basse : 48±0.3Hz pour 50Hz, 58±0.3Hz pour 60Hz
Coupure fréquence haute : 55±0.3Hz pour 50Hz, 65±0.3Hz pour 60Hz
Reprise fréquence haute : 54±0.3Hz pour 50Hz, 64±0.3Hz pour 60Hz
Protection contre court-circuit : par coupe circuit
Spécification Générale
Installation : Sur paroi
Dimension : 598mm x 218mm x 179mm
Poids : 45Kg
Garantie 1 an
